RS485 dūņu sensors / dūņu koncentrācijas sensors

Šis rūpnieciskais RS485 dūņu sensors izmanto optiskās duļķainības/infrasarkanās izkliedes mērīšanas principu ar integrētu digitālo signālu apstrādi, iebūvētu temperatūras kompensāciju un IP68 ūdensizturīgu struktūru. Tas nodrošina standarta RS485 (Modbus-RTU) digitālo izvadi, kas nodrošina augstu stabilitāti, pret-apaugšanu, spēcīgu pret-traucējumu un ātru reakciju. To plaši izmanto notekūdeņu attīrīšanas iekārtās, dūņu biezināšanas tvertnēs, sedimentācijas tvertnēs, rūpniecisko notekūdeņu un akvakultūras sistēmās, un to var nemanāmi savienot ar PLC, DCS un MTW sērijas kontrolieriem.

Industrial Self-cleaning RS485 Sludge Sensor for Wastewater Treatment001

Šis RS485 dūņu koncentrācijas sensors ir inteliģenta tiešsaistes uzraudzības zonde, kas paredzēta dūņu koncentrācijas, duļķainuma un suspendēto vielu (SS) mērīšanai notekūdeņu un dūņu sistēmās. Tas izmanto infrasarkanās optiskās izkliedes (860nm / 880 nm) mērīšanas principu, ko neietekmē krāsa un var precīzi izmērīt augstas-koncentrācijas dūņas un suspendētās cietās vielas. Optiskais logs ir izgatavots no augstas -stiprības safīra vai rūdīta stikla ar pašattīrošu-tīrītāju/pret-apaugšanas pārklājumu, kas efektīvi samazina piesārņojumu un pagarina apkopes intervālus.

Iebūvētais -temperatūras sensors realizē automātisku temperatūras kompensāciju, koriģējot temperatūras izmaiņu izraisīto mērījumu novirzi. Visa iekārta izmanto digitālo signālu kondicionēšanas un elektriskās izolācijas dizainu ar spēcīgu pret-elektromagnētisko traucējumu spēju, kas atbalsta stabilu tālsatiksmes-datu pārraidi, izmantojot RS485 Modbus-RTU. Zondes korpuss ir izgatavots no -korozijizturīgas PPS/PEEK inženiertehniskās plastmasas un 316 L nerūsējošā tērauda, kas ir piemērots ilgstošai -iegremdētai uzstādīšanai skarbos notekūdeņu apstākļos.

Tā atbalsta standarta kalibrēšanu (standarta risinājuma vai lauka salīdzināšanu), ar kalibrēšanas datu izslēgšanas-uzglabāšanu un kļūdu pašdiagnostikas{1}}funkcijām. Sensoram ir plašs mērījumu diapazons, kas aptver zemas-duļķainības tīru ūdeni līdz augstas-koncentrācijas dūņām, un tas ir piemērots dažādiem darba apstākļiem, piemēram, bioķīmiskajām tvertnēm, dūņu izvadīšanas caurulēm un biezinātājiem.

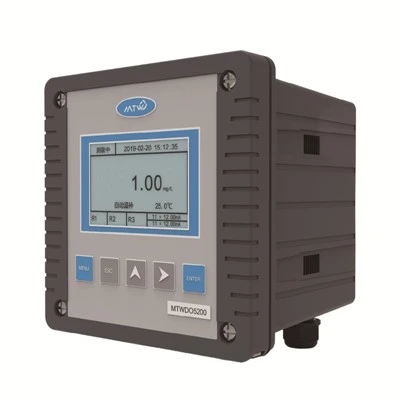

Sensora tehniskie parametri

Funkcija	Universālā sekundārā instrumenta pH, mg/L, NTU, μS/cm, mS/cm, ppm, ppb, šūnas, nulles, mm/a utt.
Mērījumu diapazons	Atkarīgs no sensora
Mērījumu izšķirtspēja	0.1, 0.01
Mērījumu precizitāte	±5% F.S.
Temperatūras kompensācija	Nolasa sensora datus
Temperatūras diapazons	0,0 līdz +50.0 grādiem
Temperatūras izšķirtspēja	0,1 grāds
Temperatūras precizitāte	±0,2 grādi
Darba temperatūra	0 līdz +70 grādiem
Uzglabāšanas temperatūra	-20 līdz +70 grādiem
Displejs	Liels aizmugurgaismojuma punktu{0}}matricas LCD
Pašreizējā izvade (izmērīta)	Izolēta 4–20mA, maksimālā slodze 500Ω
Pašreizējā izeja (temperatūra)	Izolēta 4–20mA, maksimālā slodze 500Ω
Pašreizējā izvades precizitāte	±0,05mA
RS485	Modbus RTU standarta protokols
Komunikācijas ātrums	9600/19200/38400/115200
Releja kontakta jauda	5A/250VAC, 5A/30VDC
Taimera vadības relejs (pēc izvēles)	Tīrīšana
Releja aizkaves darbība	0–120 sekundes
Aizsardzības līmenis	IP65
Barošanas avots	90–260VAC, jauda<5W
Montāžas metode	Paneļu montāža
Svars	144 sērija: 0,85 kg

Tehniskās specifikācijas

Parametrs	Diapazons
Mērījumu diapazons	0–10 000 mg/L, 0–20 000 mg/L, 0–30 000 mg/L, 0–50 000 mg/L (vērtība × 0.001=g/L)
Temperatūras diapazons	0,0–80,0 grādi (pēc izvēles temperatūras kompensācija)
Mājokļa materiāls	Nerūsējošais tērauds
Montāžas metode	Vītņota fiksācija
Signāla kabeļa garums	5 m (pielāgojams)
Precizitāte	±5.0% F.S.
Barošanas avots	12V
Aizsardzības līmenis	IP68
Spiediena Izturība	0-4 bāri
Izvade	4–20 mA (maksimālā slodze 750 Ω), RS485/MODBUS-RTU

Produkta īpašības

Augstas-precizitātes mērījumu spēcīga pret-traucējumu spēja un precīzi dati. Reālā-laika uzraudzība 24/7 nepārtraukta noteikšana ar ātru atgriezenisko saiti par koncentrācijas izmaiņām, kas atbalsta automatizētu vadību.

Online RS485 Sludge Concentration Sensor001

RS485 Sludge Sensor for Chemical Wastewater001

Spēcīga vides pielāgošanās spēja

Korozijizturīgs-un ūdensnecaurlaidīgs dizains, piemērots augstai-temperatūrai, augstam-spiedienam vai kodīgai videi.

Zema apkope

Aprīkots ar pašattīrīšanās{0}}funkcijām (piemēram, tīrītāju, ultraskaņas tīrīšanu), lai samazinātu manuālo apkopi.

Viedā integrācija

Atbalsta digitālā signāla izvadi (piemēram, 4-20 mA, Modbus) savienojumam ar PLC vai mākoņa platformām.

Plaša pielietojamība

Ideāli piemērots notekūdeņu attīrīšanas iekārtām, rūpnieciskajiem notekūdeņiem, MBR procesiem utt., optimizējot darbības un nodrošinot atbilstošu novadīšanu.
